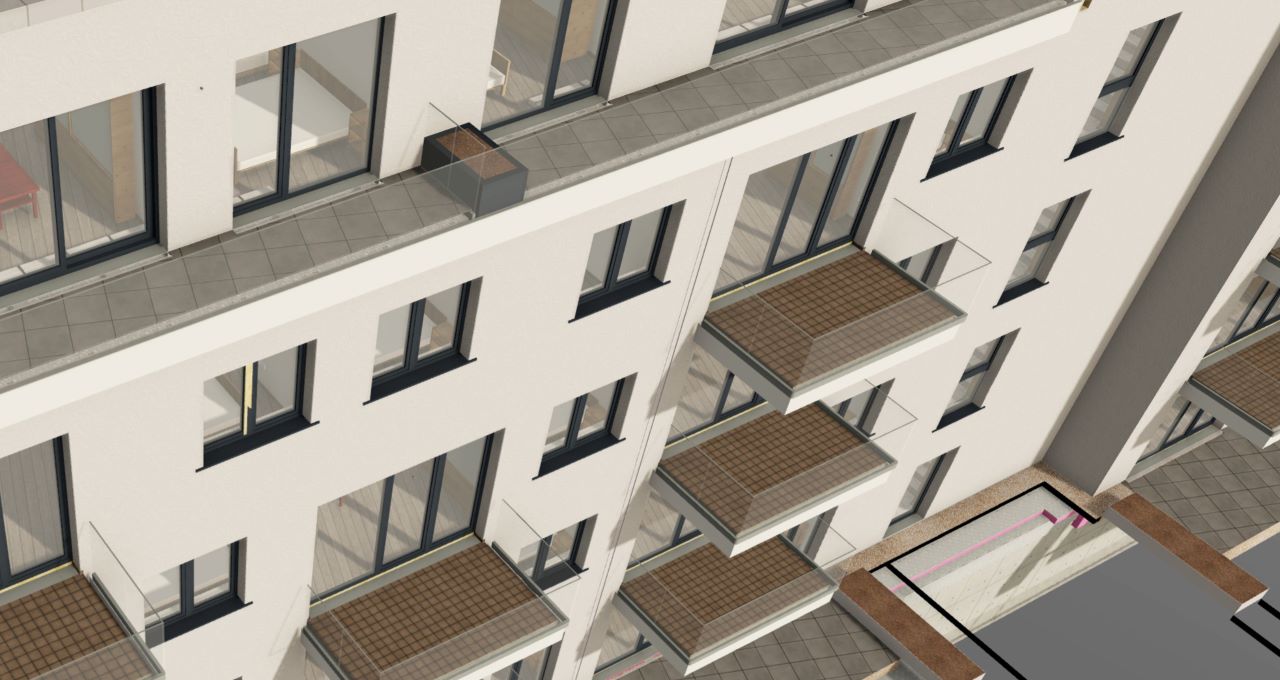

BIM Modell szolgáltatásunk során az elkészült kiviteli tervekből egy integrált 3D modellben egyesítjük az összes szakági tervet (statika, építészet, épületgépészet, épületvillamosság stb.), feltárjuk az alultervezettséget és a tervek ellentmondásait. A tervezői javítások és kiegészítések után előáll a valóságnak megfelelő BIM modell.
A BIM Modell ára a tervezett beruházás 0,5 – 1,0 %-a a modell részletezettségétől és adattartalmától függően, míg igénybevételével a kivitelezési költség 5-10 % takarítható meg.
Munkatársaink több mint 1.200.000 m2-nyi épületet dolgoztak fel BIM modellben.
Az általunk készített BIM modell megfelel a tervezői normáknak, és - megrendelői igény esetén - az MSZ EN ISO 19650-1:2019 és MSZ EN ISO 19650-2:2019 szabványok szerint készül.
BIM tervezésben kevésbé jártas szakági tervezőknek ajánljuk Szakági BIM modell szolgáltatásunkat, amely során a 2D-s szakági tervek alapján készítjük el a szakági BIM modellt, ezzel segítve a BIM tervezői tendereken való részvételt.
Gyakran Ismételt Kérdések ▶

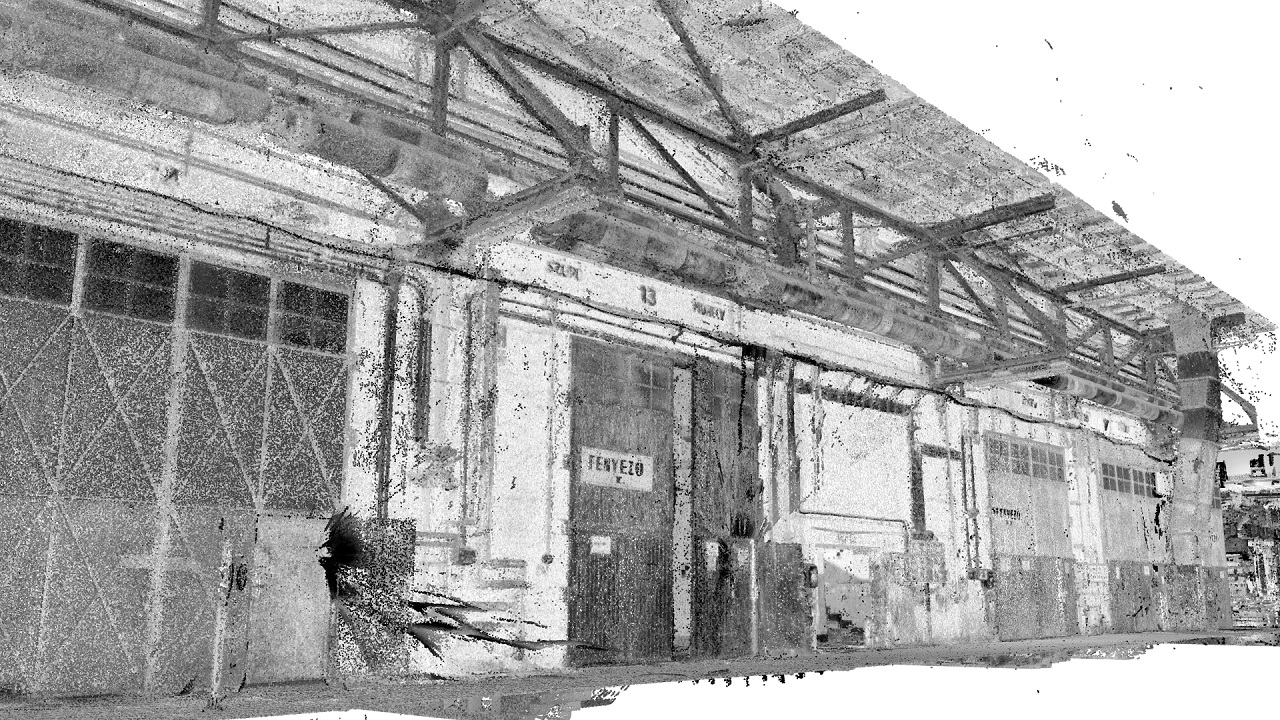

A lézerszkennelés gyors, kis élőmunka igényű és olcsóbb a hagyományos felmérésnél. A pontfelhőből származó 3D modell pedig szabadon bejárható ingyenes szoftverek segítségével. A felmért állapot dokumentálása során 2D felmérési rajzok (alaprajz, homlokzat, metszet) és 3D épületmodell (továbbtervezésre alkalmas – szabadon bejárható – formában) kerül átadásra.
Pontfelhőből előálló 3D modell szabadon bejárható ingyenes szoftverek segítségével

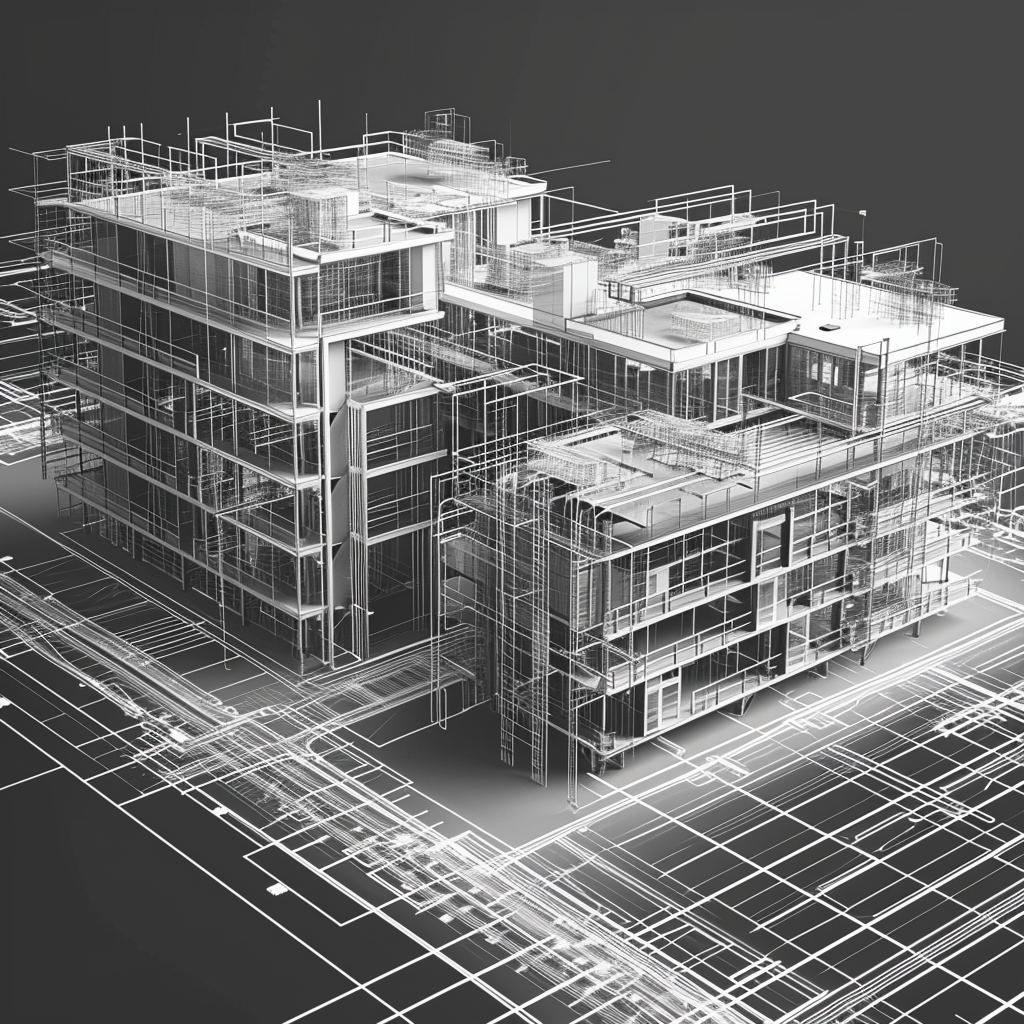

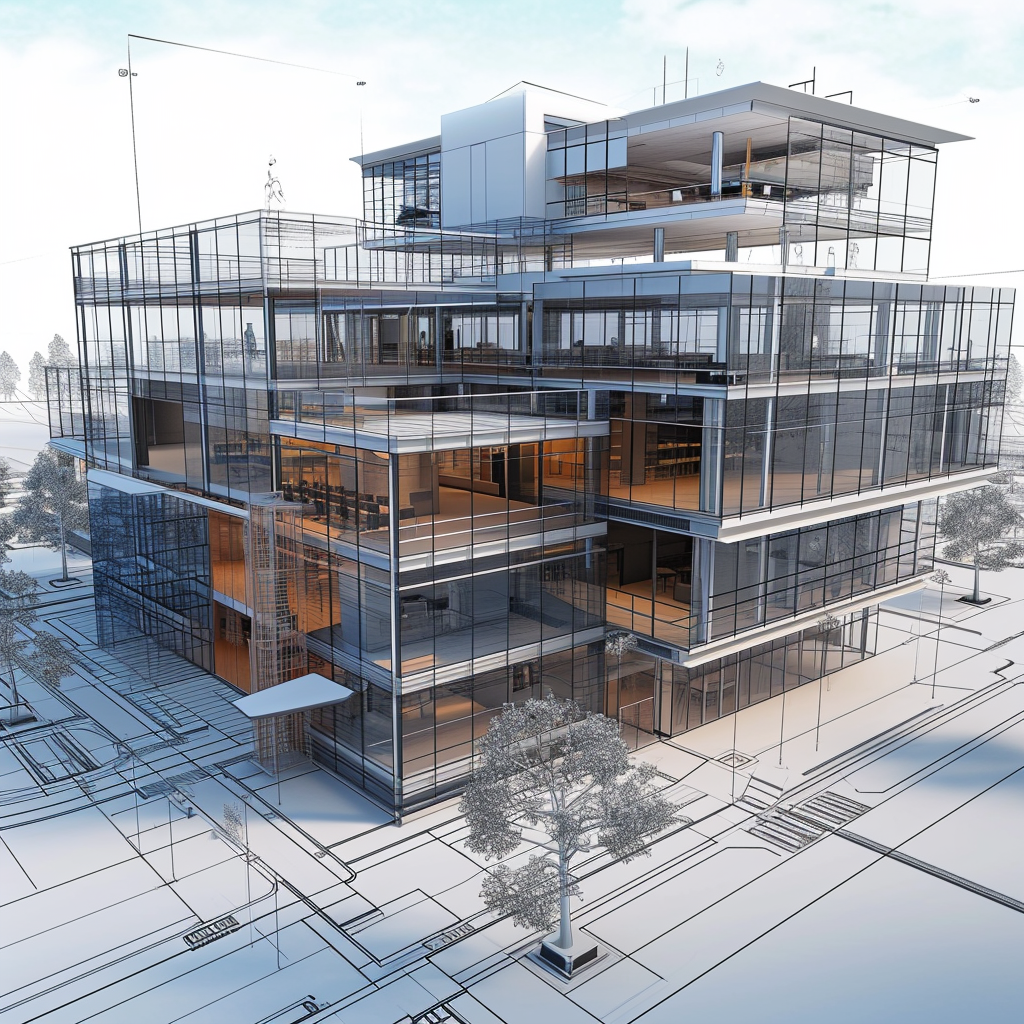

BIM tervezés során a partnereinkkel közösen teljes körű BIM alapú generáltervezést biztosítunk ügyfeleink számára, egyesítve a tervezést és a BIM modellezést.
A BIM tervezés akár a kezdeti koncepció tervezéstől, az engedélyes tervszakasztól, vagy a kiviteli tervszakasztól is indulhat.
Vállaljuk továbbá BIM tervezés nélkül készült engedélyes építészeti tervek BIM tervezésben történő folytatását kiviteli terv szinten.
Biggeorge
Property
Burken Kft.
Céh Zrt.
Hajnal
Építész Iroda
Bozsovics Zsolt
Biggeorge Property - igazgatósági tag
"A Biggeorge Property, mint Magyarország egyik legnagyobb ingatlanfejlesztő vállalata 2019 óta minden beruházását BIM rendszerben tervezi, amihez a szakmai támogatást a RevBIM Kft biztosítja. A RevBIM Kft azon túl, hogy mindig rugalmasan, magas szakmai színvonalon teljesíti az általunk elvártakat, kiváló partner az újabb ötleteink megvalósításában is."

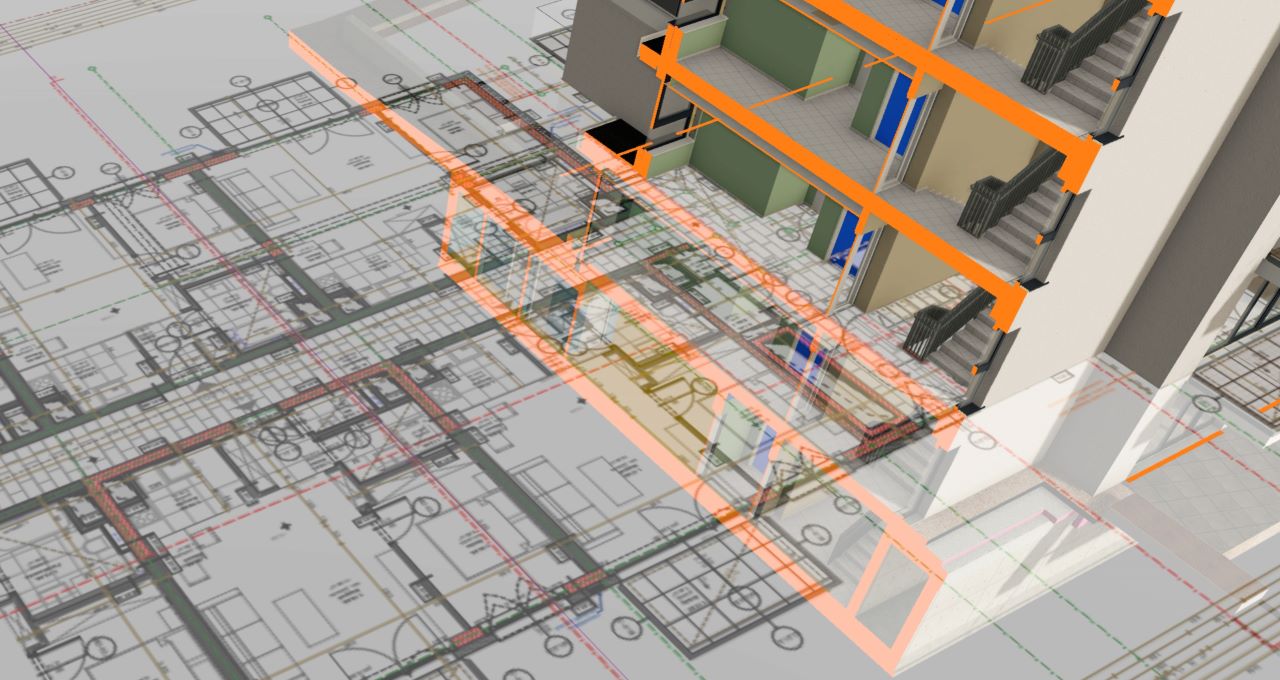

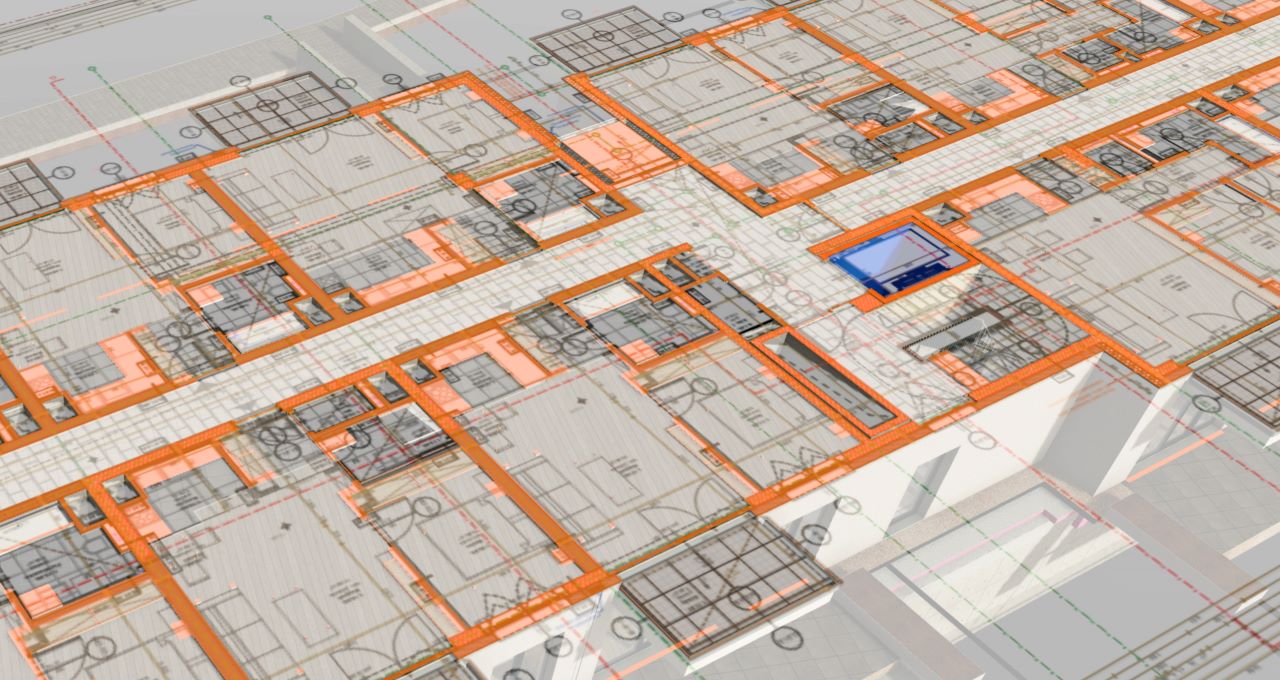

A szakági tervek alapján épül fel. Ennek a megoldásnak az előnye, hogy virtuálisan is felépül az épület a tervekből, a tervek tartalmának megfelelően, ezáltal feltárhatók a tervek esetleges hiányosságai. (pl.: statika alaprajzon – födémterven - egy nyílás pozíciója/mérete más, mint a zsaluterven, gépész függőleges csőterveken más szerepel, mint az alaprajzokon, nem kerül bekötésre a hálózatba minden, ami az építészeten jelölve van… stb.). Ezen okok miatt a tervekből újraépítjük a modellt, függetlenül attól, melyik szakág épít magának modellt. Az esetleges tervhiányokat, ellentmondásokat csak ebben az esetben tudjuk szűrni, illetve ekkor válik alkalmassá a modell kivitelezési szintű mennyiség kimutatásra.

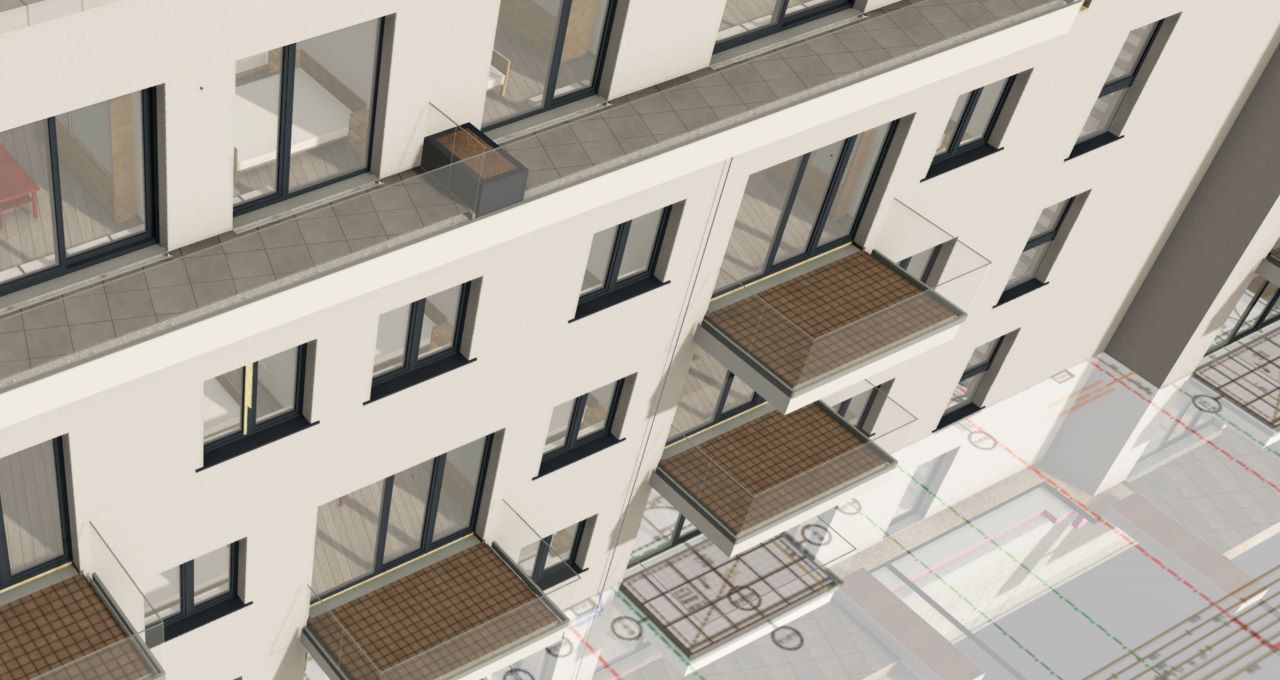

LOD 300 szint felett modellezünk. - LOD jelentése: – Level of Detail/Level of Development (részletességi szint/ fejlettségi szint.) - Tehát a LOD 300-as szint a modell részletezettségére utal, A RevBIM BIM modell bővebb és részletesebb, mint a szakmában bevett LOD 300-as szintű modell, amit az ütközésvizsgálatra használnak. A BIM modellben csomóponti szinten modellezésre kerül az épület (persze nem csavar szintig) és így a mennyiségek között modellből mutatható ki például a káva vakolás, a homlokzati – 2-5-8 cm-es - kiegészítő hőszigetelések, stb., amiket csak a csomópontokban szoktak pontosan definiálni.
A modell információtartalma az ütközésvizsgálatokhoz és mennyiségi kimutatásokhoz alacsonyabb, körülbelül LOI 200. - LOI jelentése: Level of Information (információ részletezettség szintje). - Kifejezett megrendelői kérésre ez is lehet LOI 300, azonban az ütközésvizsgálat elvégzéséhez és a mennyiségi kimutatásokhoz ez szükségtelen.

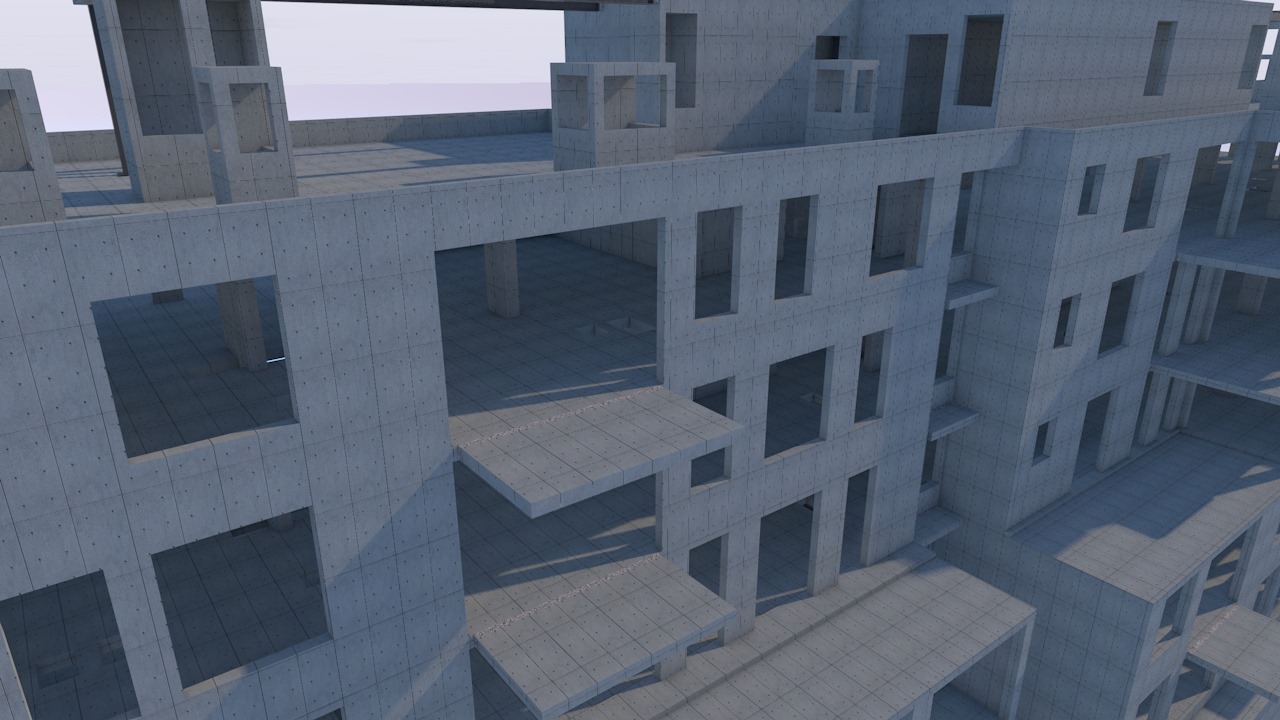

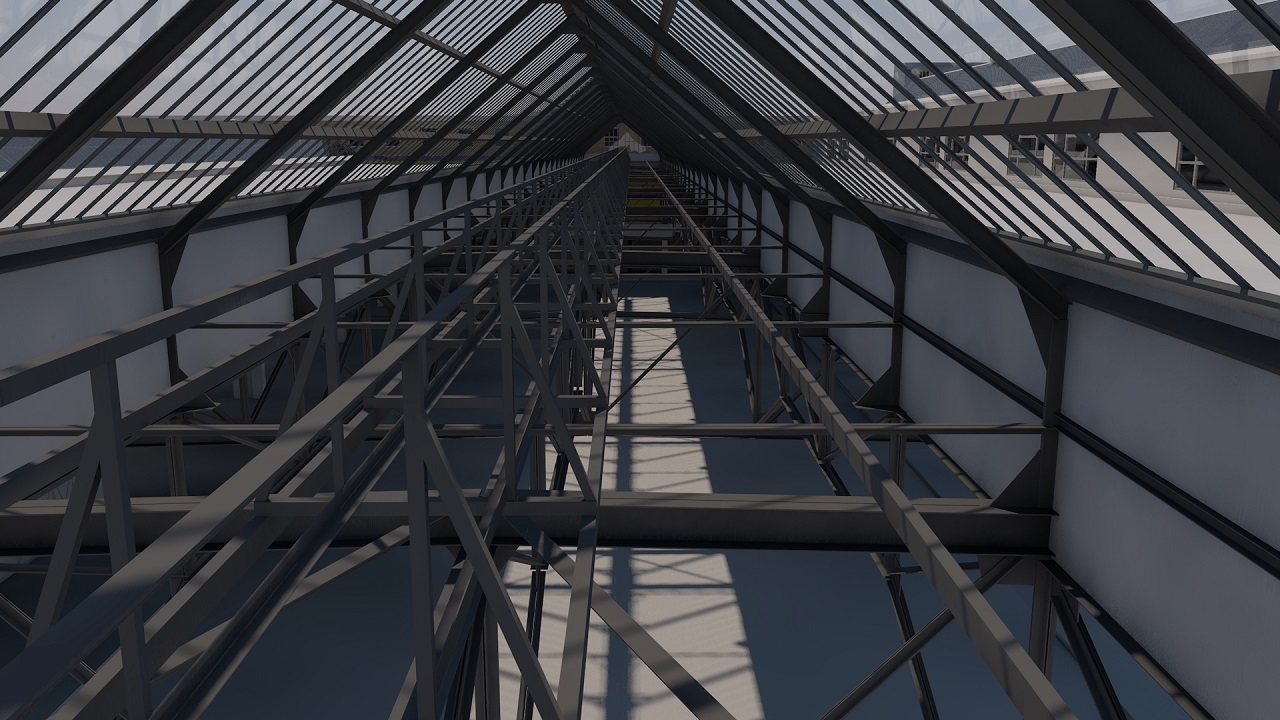

Statika: Monolit szerkezetek és zsaluzat modellezése. Mennyiségek a költségvetésnek megfelelő részletezettséggel. (betonacélok nem kerülnek modellezésre és mennyiség kimutatásra.)

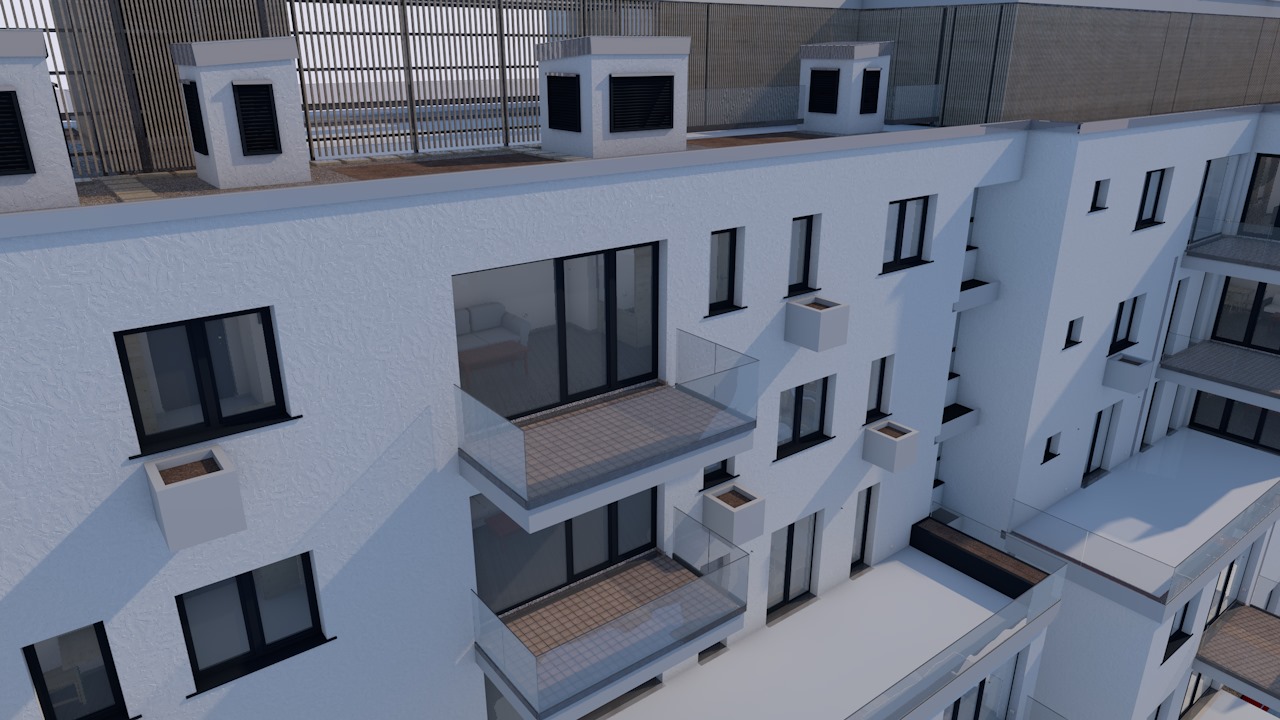

Építészet: Csomóponti szintű modellezés. Mennyiségek a költségvetésnek megfelelő részletezettséggel.

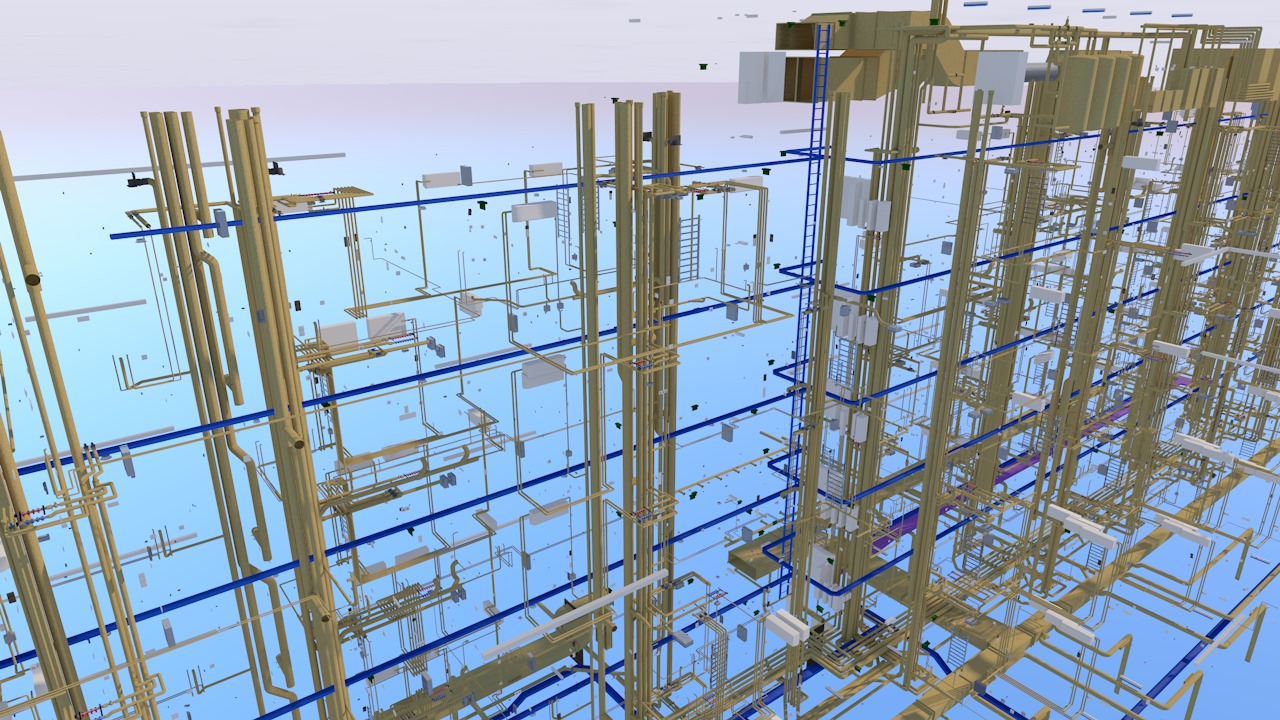

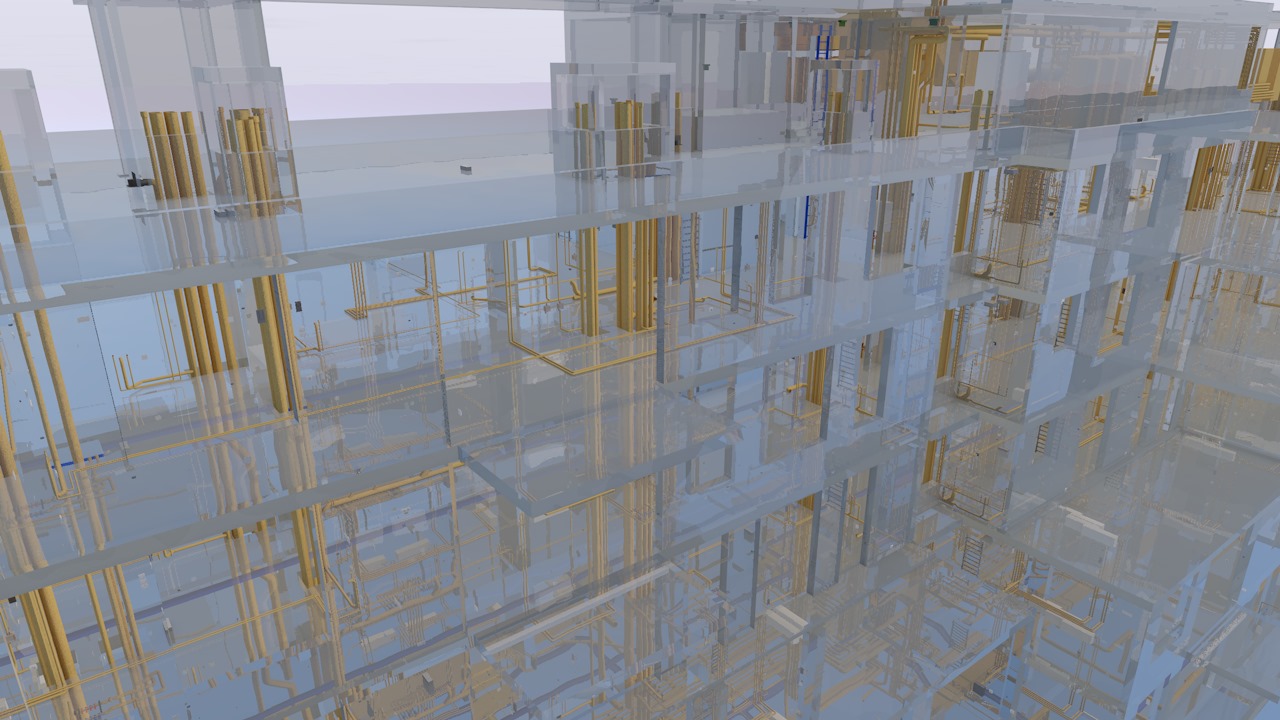

Gépészet: Vezetékek, légcsatornák, csőcsordák, szerelvények, berendezések. Mennyiségek a költségvetésnek megfelelő részletezettséggel.
Elektromos: Kábeltálca, kapcsoló szekrény, trafó, padlódoboz, lámpák, tűzjelzők egyéb szerelvények. A modellezhető mennyiségek a költségvetésnek megfelelő részletezettséggel. (Vezetékek illetve az automatika nem kerülnek modellezésre és mennyiség kimutatásra.)
A mennyiség kimutatást minden esetben a Megrendelő igényei szerint szabjuk testre, akár a generál kiírástól is eltérve (pl.: külön kigyűjtve a lakáselválasztó, strang, homlokzati, folyosói és válaszfalakat, illetve az ezekre kerülő felületképzéseket, lehetőséget teremtve így az esetleges gyors építőanyag váltásra is).
A modellt mindig a modellezés kezdetekor legfrissebb ArchiCAD szoftverben építjük fel. A Graphisoft szerződéses partnereként szoftverkövetéses licenszekkel rendelkezünk, ezzel biztosítva a legfrissebb és legmodernebb szoftverkörnyezetet.
